产品名称:工程机械GPS定位器
产品分类: 通用型GPS定位器

一、GPS828产品概述

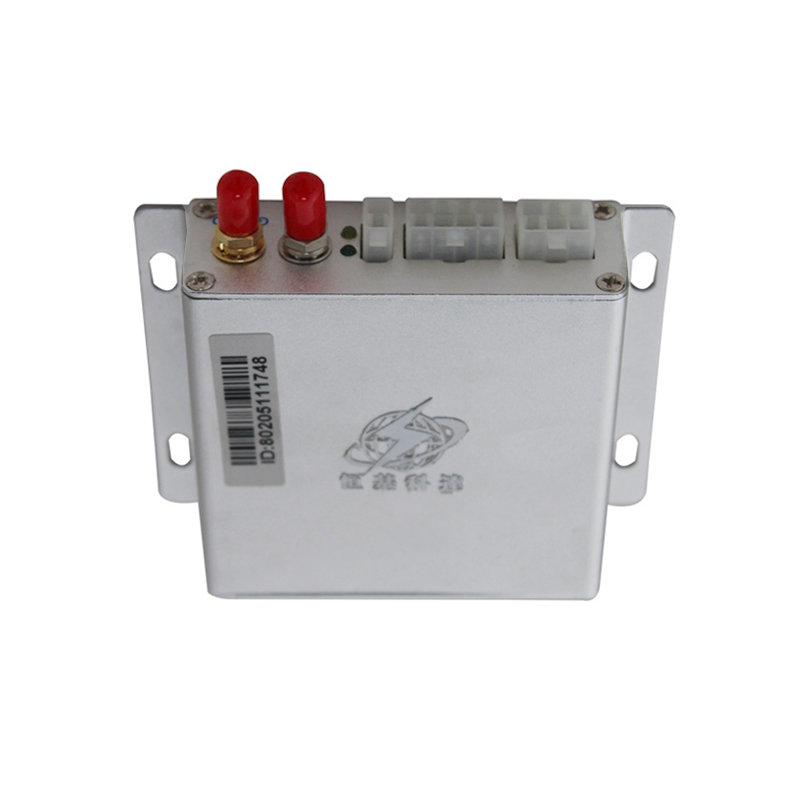

1.1  GPS828示图

产品名称:GPS828

产品型号:HJKD-GPS828

工作电压:【DC:9V-36V】

定位方式:【GPS/北斗/GLONASS】

通讯方式:【GSM/GPRS四频通讯】

1.2  GPS828简述

GPS828基于NXP的平台做相应的功能开发。GPS828在基本定位产品的基础上做了较多的功能延伸,可以满足不同行业客户的附件功能需求。终端外部接口仅配置2个RS485或者RS232接口,所以终端同时最多只能选配2种总线型附件(支持两种不同总线型附件按具体需求相互搭配使用)

产品性能稳定、核心器件均采购原装配套材料,保障和提升产品性能。该类型产品主要应用于物流车辆行业:可以实现物流车辆的定位、集装箱尾门检测、油量监控、物流车辆的轨迹和路线监控、尾箱货物实时、车辆相应部位条件拍照监控、温度监控等。出租车行业:LED屏广告发布、拍照、监听、电召调度屏的信息发布通话、短信功能。混凝土行业:混凝土罐体的正反转检测、油量检测、车辆定位及轨迹监控。环卫车辆:支持导航屏的接入实现语音调度、通话、短信播报、导航、按路线行驶等功能。其它行业:根据不同行业需求任意搭配附件,支持订制开发不同的附件功能应用。

二、GPS828配置

2.1  【标准配置】

1、HJKD-GPS828主机一台(内置电池)

2、6芯电源线、6芯检测长线各一条

3、GSM天线一条

4、GPS天线或BD/GPS天线一条

5、说明书、保修卡各一份

2.2  【可选配置】

1、锁车继电器

2、咪头

3、喇叭

4、串口摄像头(一台主机最多配4路)

5、魔术贴

6、LCD调度屏或手柄

7、正反转传感器

8、蜂鸣器


三、GPS828安装

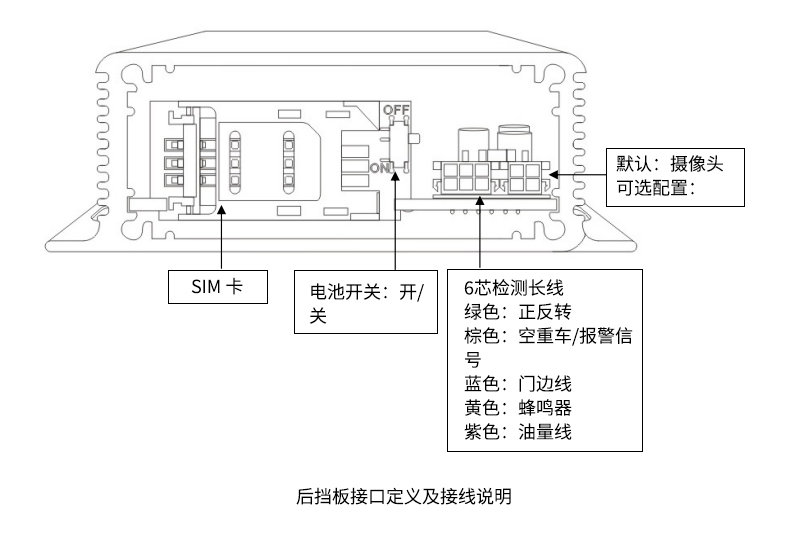

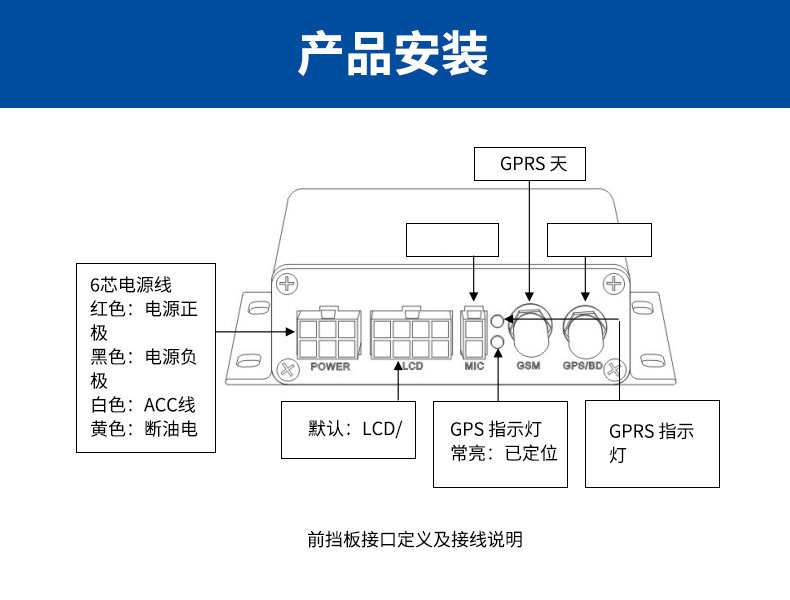

3.1【GPS828接线图】



3.2   【GPS828调试流程】

3.2.1    车辆接线

按照图4.1和4.2上定义的线材信息,将需要连接的信号,接到车辆的对应信号线。6芯电源线中的红色电源正、黑色电源负、白色ACC线为必接线,其他信号按客户需求连接。连接好GSM天线和GPS天线。

3.2.2    SIM卡安装

      打开终端后挡板,将准备好的SIM卡插到SIM卡座中,之后确认SIM卡扣扣到位。请提前确保SIM卡已经开通GPRS功能,并知晓SIM卡号。

3.2.3    接线上电

     完成以上工作后,可以将对应的连接线接到终端对应的接口,给终端上电。观察LCD屏或者LED灯,终端正常上电后,可以将电池开关波动到ON档,确保内置电池可用。

3.2.4    参数设置

     1、本机号设置

      注意:如果终端内置ID号(终端接口处贴有11位ID号标贴),则不需要设置本机号,跳过此步骤。

例如,终端SIM卡号为:18655553333,则使用LCD或者手机编写:*77*118655553333#,发送到终端。终端会回复:SUCCESS,则设置成功。

2、IP端口设置

例如,客户的服务器IP为:119.155.40.64,端口号:8881,则使用LCD或者手机编写:*88*1119155040064*8881#。终端会回复:success,则设置成功。

3、TCP/UDP连接方式设置

例如,客户的服务器IP为:119.155.40.64,端口号:8881。如果是TCP连接方式,则使用LCD或者手机编写:*88*1119155040064*8881*1#;如果是UDP连接方式,则编写:*88*1119155040064*8881*0#。终端会回复:success,则设置成功。

4.2.5   终端调试

    完成以上参数设置之后,终端就可以连接到客户服务器上,之后观察LCD屏,看相应的信息是否都存在并正确。确认所有信息都正确之后,可以安装固定好终端。

GPS828功能

一、 标配功能

1  【定位功能】

1.1  定位监控

包括定时回传、盲区补偿、速度里程统计、区域监控等功能,系统下发定位指令,终端回传包含经度、纬度、速度、方向、状态信息的数据。

1.2  定时监控

车载 GPS终端可以设定某一时刻或某一时间段或按一定时间间隔,将车辆的位置、状态信息发送到监控中心。

1.3  盲区补偿

终端在进入GPRS盲区时,会以最短30S的时间间隔保存轨迹数据,在GPRS重新上线时会将盲区数据上传平台。盲区补偿数据最多保存7000条。

1.4  弯道补偿

车辆在进入弯道时,终端检测到行车方向有一定角度偏差(默认30度),就会增加一条定时回传信息,确保行驶轨迹更精确。

1.5  基站定位

终端默认使用GPS定位,当GPS进入盲区,无法精确定位时,终端自动切换为基站定位,终端每隔30S获取一次基站信息,上传基站信息,具体位置由服务器解析。

二、 【报警功能】

2.1  紧急报警

包括主机故障提示、紧急求助、主电掉电提示、进出范围提示等。按下隐蔽安装的报警按钮后,监控中心即时收到车辆报警信息,主要用于车辆防劫、紧急需要等操作。

2.2  超速报警、低速报警

当车辆速度高于超速报警值时,车载终端会向监控中心通报。 同样,当车辆速度低于低速报警值时,会向监控中心报低速报警。报警值可设置。

2.3  主电掉电报警

车辆主电瓶被破坏后或不能供电时,内置备用电源可维持系统继续工作,并向监控中心发送掉电报警。

2.4  位移报警

终端支持设置位移报警功能及设置位移半径。熄火10S后,自动进入位移检测状态,终端在熄火状态下位移出界则上报位移报警。该功能出厂默认关闭,可短信开启。

2.5  低压报警

当车上电瓶电压过低时(0-10V或者15-20V),车载终端向监控中心上报低电压报警,同时切断主电源,保护电瓶。

三、 【智能功能】

3.1  心跳回传

GPS车载终端可设置定时心跳回传时间,如果在此期间没有发送其他信息,则发送一条心跳回传信息到监控中心,保持终端实时在线。

3.2  智能自检

车载终端可以进行自我诊断,一旦发生故障,就会向中心发出故障通知,如GPS、GSM 等,并能自动采取相关措施。监控中心也可以查询终端当前的型号、版本、配置、运行状态、设备功能。

3.3  智能遥控

通过中心系统远程控制车辆锁车、解锁,解除终端异常状态等车载终端接受指令后将对车辆电路或油路实施执行相应操作,并向中心回传一次断电/油确认信息,同时实施上传当前的车辆状态。一旦车辆接受电/油路断开指令后,车载终端将记忆该状态直到中心下达恢复指令。

3.4  紧急监听

当监控中心收到紧急报警时,可启动监听功能来监听车辆内部的情况。

3.5  里程统计

车辆里程数据随车辆定位数据一起回传监控中心;车辆安装时可设置初始里程。

3.6  远程设置

通过中心系统远程设置终端各种参数,包括IP、中心号码、各种监控参数等。

3.3.7   汽车电瓶保护

主机拥有包括高低压保护、主电反接保护、省电状态等,可保证汽车电瓶不会受主机影响或损坏。

3.3.8  远程升级

终端只要GPRS状态可用,就可采用远程无线方式完成终端软件升级。

3.3.9  短信操作

终端可使用普通短信进行参数设置及查询终端工作状态,方便终端维护。

3.3.10  短信查车、电话查车

终端可设置车主号码,利用此号码进行远程短信查车;当车辆有异常时,终端会通过此号码主动发信息给车主发出提醒。

3.3.11 短信通知

终端可设置车主号码,终端产生报警时向该号码发送具体信息,包括google链接。

3.3.12  双IP或双域名

终端支持主服务器和备用服务器双IP连接,默认连接主服务器,如果主服务器有问题,则自动切换到备用服务器。主服务器和备用服务器可以IP或者域名两种方式设置。

二、选配功能

4、【广告发布功能】

    用户可以经营出租车、客运车辆、工程类车辆的LED广告发布,通过对该系统的安装使用,用户可以远程管理发布、同步LED屏的广告信息,后台系统可以对广告客户进行客户信息、广告信息、广告档期、发布日期、发布时间点的管理设置等,系统可以行完成广告的发布及管理,系统平台的开发以达到国内同行业先进水平,通过LED广告经营来获取相应的运营利润。

5  【图像监控功能】

  用户可以按需要实现图像监控功能,该功能对客运车辆的应用较为突出,通过GPS监控,可以实现远程管理车辆的实时状态,通过图像监控可以实时的了解车内的承运情况,对管理部门解决三超现像起到了积极有效的作用,同时有效的减少了道路交能事故,保障了运输安全。

6  【通讯管理】

    终端可外接LCD、车载电话等实现电话功能,完全免提通话,并可设置各种通话限制,如:拔打电话限制、接听电话限制,允许部分通话限制等;可通过GPRS或CDMA与中心系统实现无线数据通讯。

7  【油量检测功能】

终端可以将车辆的实时油量值传送至后台中心系统,由后台中心处理,给出车辆的详细油耗情况及油耗曲线等,并能记录加油及偷油的记录。同时,终端可以自动检测车辆油量异常下降和异常上升的情况,实时将数据传送至后台中心系统进行监控。

7.1  电压式油量传感器

终端可以外接电压式油量传感器或者原车油量信号线来检测车辆的油量值。

7.2  电容式油量传感器

    终端可以外接电容式油量传感器来实时检测车辆的油量值。电容式油量传感器可选择RS485接口或者RS232接口。

7.3 超声波油量传感器

   终端可以外接超声波油量传感器来实时检测车辆的油量值;超声波油量传感器的主要特点是易于安装维护,免打孔。

8  【正反转检测】

  针对混凝土搅拌车应用,终端可以外接正反转传感器,用来检测搅拌车的正转、反转、停转三个状态。终端可以实时上传正反转状态,方便管理者监控车辆的使用情况。对于不按照规定时间,不在规定地点的操作,可以实时知晓,防止违规操作。同时,监控平台可以对历史数据进行归类,报表分析,便于管理。

9  【安防功能】

终端具有安防报警功能,支持原车防盗。需要连接ACC、车辆报警喇叭、门边这三条线。终端检测以上三个车辆信号,当ACC关、门关、无报警信号,则终端在20S之后自动进入设防状态。当ACC开或者门开,同时终端在5S钟内未检测到报警信号,则终端撤防。当ACC开或者门开,同时终端在5S钟内检测到报警信号,则终端向平台上报盗警,同时可以向设置的车主电话发送报警短信。

10  【声音警示】

     终端可选配蜂鸣器,当终端处于超速报警或其他报警状态时,可以进行声音警示。

【注意】终端外部接口仅配置2个RS485或者RS232接口,所以终端最多只能选配2种总线型附件。比如:可同时选配LCD和摄像头(摄像头最多可选4路);可同时选配LCD和LED(LED为非独占型RS232接口);可同时选配摄像头和LED(LED接口需特殊处理为LCD型的接口)等。

GPS828参数

一、【整机参数】

产品特性

具体描述

工作电压

DC 9.5V~36V,适用于12V/24V车辆

工作电流

平均电流<50mA(DC12V),最大电流<150mA(DC12V)

电瓶防护

防200V电源反接;电瓶电压9.5V低压保护,36V高压保护

终端体积

82mm*104mm*27mm(长*宽*高)

终端重量

240g

工作温度

-20℃~70℃

存储温度

-40℃~85℃

相对湿度

5%~95%

备用电池

NI-MH AAA 3.6V/300mA,工作时间2小时左右



二、【通讯模块】

产品特性

具体描述

工作频段

4频:GSM 850/900/1800/1900MHz

最大发射功率

GSM850 Class4(2W)

GSM900 Class4(2W)

DCS1800 Class1(1W)

PCS1900 Class1(1W)

接收灵敏度

<-107dBm

工作温度

-35℃~80℃

存储温度

-45℃~90℃

工作电压

3.3V~4.6V(推荐4.0V)

功耗

GPRS Class10 最大:460mA;关机电流:47uA

GPRS

GPRS Class 10,内嵌TCP/UDP/FTP/PPP协议

最大下行传输速率:85.6kbps

最大上行传输速率:85.6kbps

认证信息

ROHS、FCC、CE、型号核准



三、【GPS模块】

产品特性

具体描述

频段

GPS L1:1575.42MHz,C/A Code

通道

50通道

灵敏度

冷启动捕获灵敏度:-147dBm

跟踪灵敏度:-161dBm

启动时间

冷启动:27S(最优);热启动:1S(最优)

数据更新频率

1Hz(默认);最大5Hz

定位精度

2.5m(最优)

检测范围

最大高度:50000m;最高速度:500m/S;最大加速度:4g

工作电压

3.3V±0.3V

工作温度

-40℃~85℃


四、【北斗模块】

产品特性

具体描述

频段

GPS L1:1575.42MHz;BD B1: 1561.098MHz

通道

32通道

灵敏度

冷启动捕获灵敏度:-144dBm

跟踪灵敏度:-159dBm

启动时间

冷启动:35S(最优);热启动:2S(最优)

数据更新频率

1Hz(默认)

定位精度

混合定位:2.5m(最优);纯BD:5m

检测范围

最大高度:18000m;最高速度:500m/S;最大加速度:4g

工作电压

3.3V±0.3V

工作温度

-40℃~85℃
